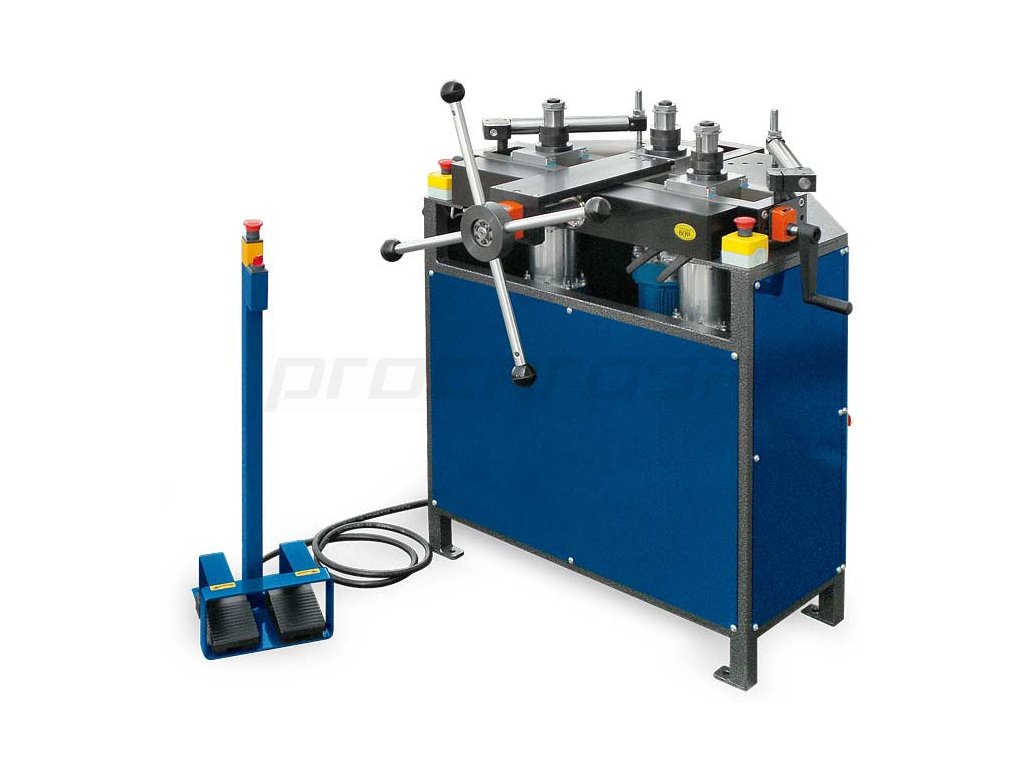

Zakružovačka profilů Z 100



Zakružovačka profilů s proměnlivou roztečí kladek - vynikající univerzálnost a široké možnosti použití. Posunutím samostatně přestavitelných bočních kladek se zvyšují možnosti.

  • Počet poháněných kladek: 3
  • Standardní průměr kladek: 150 mm
  • Průměr hřídelí: 45 mm
Dostupnost Na dotaz
Cena 290 388 Kč včetně DPH
239 990 Kč
Kód produktu BO_1100000
Kategorie ZAKRUŽOVAČKY PROFILŮ A TRUBEK

  • Tuhá a výkonná zakružovačka dovoluje zakružovat kvalitní profily a trubky z oceli, mědi i lehkých kovů
  • Všechny tři tvářecí kladky jsou samostatně a nezávisle poháněny
  • Středová i boční kladky jsou přestavitelné
  • Odměřování nastavených poloh je realizováno pomocí mechanických počítadel, takže je dosahováno veliké opakované přesnosti nastavení
  • Na jednom stroji je možno vyrábět malé kroužky i zakružovat velké profily
  • Snadno přemístitelná pomocí nízkozdvižného vozíku
  • Může být trvale ukotvena k podlaze
  • Materiál je zpracováván ve vodorovné rovině
  • Ovládání stroje na mobilním nožním stojanu
  • Dva režimy chodu – buď se kladky otáčejí pouze při sešlápnutém pedálu, nebo se kladky otáčejí trvale a sešlápnutím pedálu se mění směr otáčení
  • Zakružovačka se standardně dodává bez kladek, je možno vyrobit jakoukoliv sadu kladek dle požadavků zákazníka
  • Možnost provedení »VARIO« pro plynulou regulací otáček pomocí Vario jednotky Lenze 1,5 kW vč. montáže
  • Kladky nejsou součástí dodávky!



Příklady ohybu profilů:

Profil Rozměry Min. poloměr   Profil Rozměry Min. poloměr   Profil Rozměry Min. poloměr
ohyb1.gif 30 × 10 mm
45 × 20 mm
70 × 15 mm
120 mm
150 mm
300 mm
  ohyb11.gif G 3/8" mm
G 1" mm
G 2" mm
120 mm
250 mm
450 mm
  ohyb6.gif 50 × 50 × 8 mm 400 mm
ohyb3.gif 10 × 10 mm
15 × 15 mm
30 × 30 mm
120 mm
150 mm
300 mm
  ohyb12.gif 15 × 15 × 2 mm
25 × 25 × 3 mm
50 × 50 × 4 mm
180 mm
250 mm
600 mm
  ohyb8.gif 50 × 50 × 8 mm 500 mm
ohyb5.gif 20 × 20 × 3 mm
60 × 60 × 5 mm
150 mm
1000 mm
  ohyb14.gif 30 × 15 mm
50 × 20 mm
60 × 40 mm
400 mm
600 mm
1000 mm
  ohyb10.gif 50 × 32 × 5 mm 600 mm
ohyb7.gif 50 × 50 × 8 mm 400 mm   ohyb2.gif 25 × 10 mm
45 × 20 mm
100 × 10 mm
120 mm
150 mm
200 mm
  ohyb11.gif 22 × 2 mm
48 × 3,5 mm
70 × 4 mm
120 mm
350 mm
500 mm
ohyb9.gif 65 × 36 × 5 mm 500 mm   ohyb4.gif O 10 mm
O 35 mm
120 mm
300 mm
  ohyb13.gif 40 × 20 mm
60 × 30 mm
750 mm
800 mm



Počet poháněných kladek 3
Standardní průměr kladek 150 mm
Průměr hřídelí 45 mm
Rozteč bočních hřídelí 250–610mm
Kroutící moment motoru 205 Nm
Rozměry základny 883×625mm
Příkon 1150 W
Elektrické připojení 400 V
Pracovní výška 966mm
Rozměry (š × v × h) 955×1250×860mm
Hmotnost 440 kg
