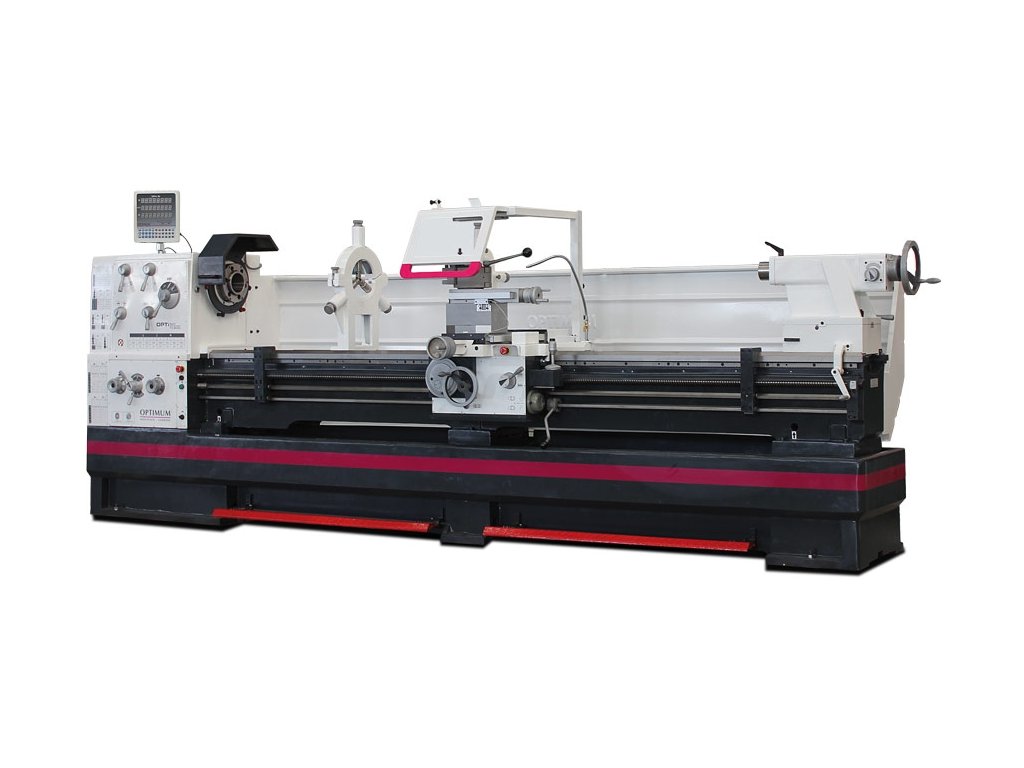

Soustruh OPTIturn TH 8020 D
Kód: BO_3462230
Související produkty
Detailní popis produktu
- Vodící plochy lože jsou kalené a broušené
- Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
- Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
- Broušená ozubená kola a hřídele pracují v olejové lázni
- Páky pro rychloposuv a změnu směru otáčení na suportové skříni
- Centrální mazání vodících ploch
- Koník s kuželem MK5 přestavitelný o ±13 mm
- Spouštěcí páka ovládá relé hlavního motoru s bezpečnostním řídícím napětím 24 V
- Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
- Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
- Kryt sklíčidla s bezpečnostním spínačem
- Pracovní lampa 24 V s kloubovým ramenem
- Externí uzavřené chladící zařízení
- Rozvaděč je vybaven komponenty Siemens
- Nožový držák SWH 9 pro rychlou výměnu nástrojů
- Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
- Digitální odměřování polohy DPA 21 se skleněnými pravítky
Balení obsahuje:
- 3-čelisťové sklíčidlo ø 315 mm
- Pevná luneta, průchod Ø 150 mm
- Pohyblivá luneta, průchod Ø 130 mm
- Rychloupínací nožový držák SWH 9-D
- Náhradní držák 41 × 180 typ D pro čtyřhranné nože
- Redukční pouzdro MK 5 / MK 7
- Pevný a otočný hrot MK 5
- Doraz s jemným nastavením
- LED pracovní lampa
- Seřizovací nářadí
- Chladicí zařízení
Doplňkové parametry
| Kategorie: | Klasické soustruhy |
|---|---|
| EAN: | 4030635035487 |
| Výška hrotu: | 330 mm |
| Max. točný průměr nad ložem: | 800 mm |
| Max. točný průměr nad suportem: | 570 mm |
| Max. točný průměr bez můstku: | 1035 mm |
| Šířka lože: | 400 mm |
| Vzdálenost mezi hroty: | 2000 mm |
| Délka můstku: | 250 mm |
| Kužel vřetene: | MK7 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 8 |
| Otáčky: | 25–1600ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 16 |
| Průchod vřetene: | 105 mm |
| Kužel pinoly koníku: | MK5 |
| Posuv podélný: | 0,044 –1,48 mm/ot. (25 ) |
| Posuv příčný: | 0,022 –0,74 mm/ot. (25 ) |
| Max. posuv nožového suportu: | 230 mm |
| Max. posuv příčného suportu: | 368 mm |
| Závit metrický: | 0,45 – 120 mm/ot. (54 ) |
| Závit palcový: | 80 – 7/16 záv./1“ (60 ) |
| Závit trapézový: | 7/8 –160 D.P. (42 ) |
| Závit modulový: | 0,25 –60 M.P. (46 ) |
| Příkon: | 11 kW |
| Elektrické připojení: | 400 V |
| Rozměry (š × v × h): | 4290×1925×1525mm |
| Hmotnost: | 3500 kg |
